Mảnh Dao Tiện CBN Kyocera TNGA1604 – Giải Pháp Tiện Cứng Góc Nhọn Chính Xác Cao (HRC 45–65)

1. Giới thiệu chung

Mảnh dao tiện CBN Kyocera TNGA1604 là dòng insert siêu cứng chuyên dùng cho gia công thép tôi (HRC 45–65+), đặc biệt hiệu quả trong các ứng dụng:

• Tiện tinh biên dạng phức tạp
• Gia công góc nhỏ, rãnh
• Tiện trong chi tiết chính xác

Đặc trưng:

• Hình dạng: Tam giác 60° (T-type)
• Kiểu insert: Negative, 2 mặt cắt

👉 So với CNGA (80°) và DNGA (55°), TNGA cho khả năng gia công góc nhọn và biên dạng tốt hơn.

2. Đặc điểm nổi bật của CBN Kyocera

🔹 Vật liệu siêu cứng CBN

• Độ cứng chỉ sau kim cương
• Chịu nhiệt >1000°C
• Chống mài mòn cực tốt khi tiện thép đã tôi

🔹 Tối ưu gia công góc nhỏ

• Góc 60° giúp:
  • Tiếp cận vùng hẹp
  • Gia công biên dạng chính xác
• Giảm hiện tượng cạ dao

🔹 Gia công khô (Dry machining)

• Không cần dung dịch làm mát
• Giảm chi phí vận hành

🔹 Độ chính xác & độ bóng cao

• Ra < 0.8 µm
• Độ ổn định cao trong sản xuất hàng loạt

3. Phân loại hình học lưỡi cắt (Edge Preparation)

👉 TNGA thường ưu tiên S / E để hạn chế mẻ dao do góc nhọn.

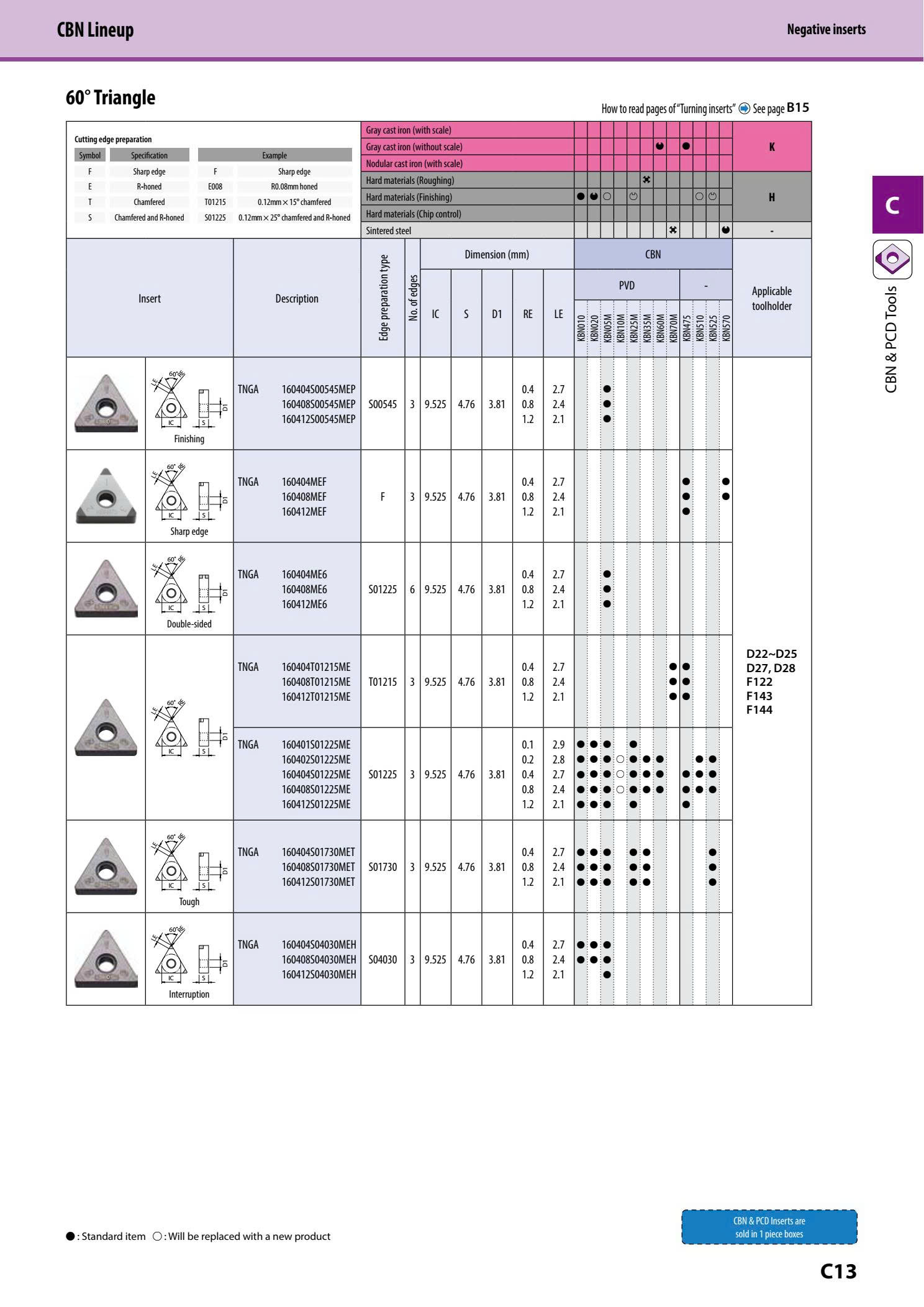

4. Các seri CBN Kyocera TNGA1604 (theo catalogue)

🔷 4.1. TNGA1604 Finishing – Tiện tinh chính xác cao

✔ Edge S (Chamfer + R)

Mã tiêu biểu:

• TNGA160404S01215ME-KBN010
• TNGA160404S01215ME-KBN020
• TNGA160404S01215ME-KBN05M
• TNGA160408S01215ME-KBN010
• TNGA160408S01215ME-KBN020
• TNGA160408S01215ME-KBN05M

Đặc điểm:

• Ổn định cao
• Giảm rung
• Bề mặt đẹp

Ứng dụng:

• Tiện tinh thép tôi HRC 50–65
• Chi tiết khuôn, trục nhỏ

🔷 4.2. TNGA1604 Wiper Edge – Tăng độ bóng bề mặt

✔ Có wiper edge (MEW)

Mã tiêu biểu:

• TNGA160404S01215MEW-KBN010
• TNGA160404S01215MEW-KBN020
• TNGA160404S01215MEW-KBN25M
• TNGA160408S01215MEW-KBN010
• TNGA160408S01215MEW-KBN020
• TNGA160408S01215MEW-KBN25M

Đặc điểm:

• Tăng độ bóng bề mặt
• Cho phép tăng bước tiến vẫn giữ Ra thấp

Ứng dụng:

• Tiện tinh năng suất cao
• Chi tiết yêu cầu độ bóng cao

🔷 4.3. TNGA1604 Sharp Edge (F) – Tiện siêu tinh

✔ Edge F – sắc bén tối đa

Mã tiêu biểu:

• TNGA160404MEF-KBN05M
• TNGA160404MEF-KBN475
• TNGA160408MEF-KBN05M
• TNGA160408MEF-KBN475

Ưu điểm:

• Lực cắt thấp
• Bề mặt bóng gương

Ứng dụng:

• Tiện tinh cuối
• Chi tiết yêu cầu Ra cực thấp

🔷 4.4. TNGA1604 Chamfered (T) – Gia công tải nặng

✔ Edge T – chịu tải cao

Mã tiêu biểu:

• TNGA160404T01215ME-KBN25M
• TNGA160404T01215ME-KBN010
• TNGA160408T01215ME-KBN25M
• TNGA160408T01215ME-KBN010

Đặc điểm:

• Chống mẻ cạnh tốt
• Ổn định khi cắt gián đoạn nhẹ

Ứng dụng:

• Tiện bán tinh – thô
• Chi tiết có lớp tôi cứng

🔷 4.5. TNGA1604 Tough (S01730) – Chịu va đập tốt

✔ Edge S tăng cường

Mã tiêu biểu:

• TNGA160404S01730MET-KBN010
• TNGA160404S01730MET-KBN020
• TNGA160404S01730MET-KBN25M
• TNGA160408S01730MET-KBN010
• TNGA160408S01730MET-KBN020
• TNGA160408S01730MET-KBN25M

Đặc điểm:

• Chịu rung tốt
• Tuổi thọ dao cao

Ứng dụng:

• Máy yếu, rung
• Gia công không ổn định

🔷 4.6. TNGA1604 Interruption – Cắt gián đoạn

✔ Chuyên chống mẻ dao

Mã tiêu biểu:

• TNGA160404S04030MEH
• TNGA160408S04030MEH

Ứng dụng:

• Tiện có rãnh, then
• Cắt gián đoạn

5. Thông số kỹ thuật TNGA1604

6. Ứng dụng thực tế

• Vật liệu:
  • SKD11
  • SUJ2
  • SCM415
  • Thép tôi HRC 45–65
• Gia công:
  • Biên dạng phức tạp
  • Góc nhỏ
  • Lỗ chính xác
• Ngành:
  • Khuôn mẫu
  • Ô tô
  • Cơ khí chính xác

7. Lợi ích khi sử dụng CBN Kyocera TNGA1604

✔ Gia công được góc nhỏ & biên dạng khó
✔ Thay thế mài → giảm chi phí
✔ Tăng năng suất 2–4 lần
✔ Độ bóng cao (Ra < 0.8 µm)
✔ Tuổi thọ dao vượt trội

8. Kết luận

Dòng CBN Kyocera TNGA1604 là lựa chọn lý tưởng khi:

• Gia công chi tiết có góc nhọn, biên dạng phức tạp
• Tiện thép tôi cứng HRC 45–65
• Yêu cầu độ chính xác và độ bóng cao

👉 Với đầy đủ cấu hình F / E / T / S + nhiều cấp vật liệu KBN, TNGA1604 giúp tối ưu hiệu suất cho từng điều kiện gia công cụ thể.
