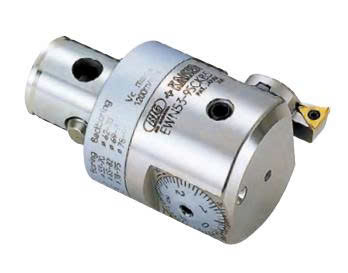

Giới thiệu đầu doa tinh EWN BORING HEAD – CK BORING SYSTEM của BIG DAISHOWA

Dòng EWN Boring Head là giải pháp tối ưu cho gia công doa tinh (finishing) với độ chính xác cực cao. Được trang bị du xích chỉnh 1µm, sản phẩm giúp kiểm soát kích thước lỗ chính xác đến từng micron, đáp ứng yêu cầu khắt khe trong gia công cơ khí chính xác.

🔧 Đặc điểm nổi bật

• Độ chia 1µm (0.001 mm) – điều chỉnh cực kỳ chính xác
• Thang chia rõ ràng 0.01 mm/Ø – dễ thao tác
• Thiết kế cân bằng sẵn (pre-balance) → gia công ổn định
• Hỗ trợ back boring (doa ngược) tiêu chuẩn
• Through coolant (làm mát xuyên tâm)
• Tốc độ cắt tối đa: Vc = 1,200 m/min

📏 Dải gia công

• Ø20 ~ Ø203 mm

⚙️ Cấu hình hệ thống

Một bộ hoàn chỉnh gồm:

• CK Shank
• EWN Boring Head
• Insert Holder (ENH series)

👉 Lưu ý: Chọn cùng CK No. (CK1 → CK7)

📋 BẢNG CHỌN MÃ THEO ĐƯỜNG KÍNH

🔵 DOA TINH (BORING)

🔹 Ø20 – Ø26 mm

• Head: EWN 20–36CKB1 (CK1)
• Holder: ENH1-1

🔹 Ø25 – Ø31 mm

• Head: EWN 20–36CKB1 (CK1)
• Holder: ENH1-2

🔹 Ø30 – Ø36 mm

• Head: EWN 20–36CKB1 (CK1)
• Holder: ENH1-3

🔹 Ø25 – Ø33 mm

• Head: EWN 25–47CKB2 (CK2)
• Holder: ENH2-1

🔹 Ø32 – Ø40 mm

• Head: EWN 25–47CKB2 (CK2)
• Holder: ENH2-2

🔹 Ø39 – Ø47 mm

• Head: EWN 25–47CKB2 (CK2)
• Holder: ENH2-3

🔹 Ø32 – Ø42 mm

• Head: EWN 32–60CKB3 (CK3)
• Holder: ENH3-1

🔹 Ø41 – Ø51 mm

• Head: EWN 32–60CKB3 (CK3)
• Holder: ENH3-2

🔹 Ø50 – Ø60 mm

• Head: EWN 32–60CKB3 (CK3)
• Holder: ENH3-3

🔹 Ø41 – Ø54 mm

• Head: EWN 41–74CKB4 (CK4)
• Holder: ENH4-1

🔹 Ø50 – Ø63 mm

• Head: EWN 41–74CKB4 (CK4)
• Holder: ENH4-2

🔹 Ø61 – Ø74 mm

• Head: EWN 41–74CKB4 (CK4)
• Holder: ENH4-3

🔹 Ø53 – Ø70 mm

• Head: EWN 53–95CKB5 (CK5)
• Holder: ENH5-1

🔹 Ø65 – Ø82 mm

• Head: EWN 53–95CKB5 (CK5)
• Holder: ENH5-2

🔹 Ø78 – Ø95 mm

• Head: EWN 53–95CKB5 (CK5)
• Holder: ENH5-3

🔹 Ø68 – Ø100 mm

• Head: EWN 68–150CKB6 (CK6)
• Holder: ENH6-1

🔹 Ø94 – Ø126 mm

• Head: EWN 68–150CKB6 (CK6)
• Holder: ENH6-2

🔹 Ø118 – Ø150 mm

• Head: EWN 68–150CKB6 (CK6)
• Holder: ENH6-3

🔹 Ø100 – Ø153 mm

• Head: EWN100–203CKB6 (CK6)
• Holder: ENH6-1

🔹 Ø126 – Ø179 mm

• Head: EWN100–203CKB6 (CK6)
• Holder: ENH6-2

🔹 Ø150 – Ø203 mm

• Head: EWN100–203CKB6 (CK6)
• Holder: ENH6-3

🔹 Ø100 – Ø153 mm (bản lớn)

• Head: EWN100–203CKB7 (CK7)
• Holder: ENH6-1

🔹 Ø126 – Ø179 mm (bản lớn)

• Head: EWN100–203CKB7 (CK7)
• Holder: ENH6-2

🔹 Ø150 – Ø203 mm (bản lớn)

• Head: EWN100–203CKB7 (CK7)
• Holder: ENH6-3

🔴 DOA NGƯỢC (BACK BORING)

• Có sẵn chức năng back boring tiêu chuẩn
• Điều kiện tối thiểu:
  👉 Min bore = B + (đường kính doa ngược / 2)
• Ứng dụng:
  • Gia công lỗ bậc
  • Gia công phía sau chi tiết
  • Tạo biên dạng đặc biệt

📌 Lưu ý kỹ thuật

• ENH1-1 holder được kèm theo head
• ENH loại 2, 3 cần đặt riêng
• Insert cần đặt riêng (TP08 / TC11 tùy size)
• Khi doa ngược: đảo chiều quay trục chính

🎯 Ứng dụng

• Doa tinh độ chính xác cao
• Gia công lỗ dung sai chặt
• Ứng dụng trong:
  • Cơ khí chính xác
  • Khuôn mẫu
  • Linh kiện ô tô, hàng không
