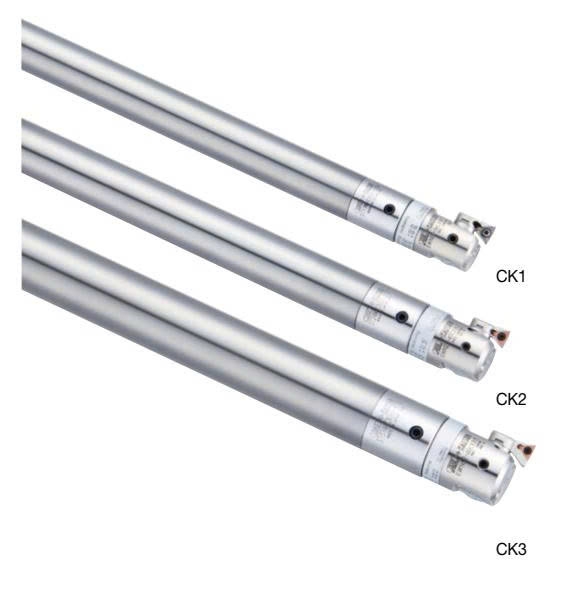

Giới thiệu cán doa Carbide CK Cylindrical Shank – CK BORING SYSTEM của BIG DAISHOWA

Dòng CK Carbide Cylindrical Shank là giải pháp lý tưởng cho gia công doa lỗ sâu (deep hole boring) với độ cứng vững vượt trội nhờ vật liệu solid carbide. Thiết kế này giúp giảm rung động đáng kể, nâng cao độ chính xác và cho phép gia công những lỗ sâu mà các loại cán thép thông thường khó đáp ứng.

🔧 Đặc điểm nổi bật

• Thân carbide nguyên khối → độ cứng cao, chống rung tốt

• Tối ưu cho gia công lỗ sâu

• Through coolant (làm mát xuyên tâm)

• Tương thích hệ CK modular (CK1, CK2, CK3)

• Độ chính xác cao khi kết hợp với EWN / SW / RW Boring Head

📏 Dải gia công

• Ø20 ~ Ø60 mm

⚙️ Cấu hình sử dụng

• Cylindrical Shank (Carbide Bar)

• Kết hợp với:

  • CK Boring Head (EWN / SW / RW)

  • Insert & holder tương ứng

👉 Lưu ý: Head và CK Shank phải cùng CK No.

📋 DANH SÁCH MÃ HÀNG (STRAIGHT TYPE)

🔹 CK1 – Ø20 ~ Ø36 mm

ST19W-CKB1 Series (ØDs = 19)

• ST19W-CKB1-140

  • Ø gia công: 20 – 26 mm

  • L = 140 | L1 = 172.5 | A = 130

• ST19W-CKB1-190

  • Ø gia công: 20 – 36 mm

  • L = 190 | L1 = 222.5 | A = 180

• ST19W-CKB1-240

  • Ø gia công: 20 – 36 mm

  • L = 240 | L1 = 272.5 | A = 230

🔹 CK2 – Ø25 ~ Ø47 mm

ST24W-CKB2 Series (ØDs = 24)

• ST24W-CKB2-160

  • Ø gia công: 25 – 47 mm

  • L = 160 | L1 = 195.5 | A = 150

• ST24W-CKB2-220

  • Ø gia công: 25 – 47 mm

  • L = 220 | L1 = 255.5 | A = 210

• ST24W-CKB2-290

  • Ø gia công: 25 – 47 mm

  • L = 290 | L1 = 325.5 | A = 280

🔹 CK3 – Ø32 ~ Ø60 mm

ST31W-CKB3 Series (ØDs = 31)

• ST31W-CKB3-200

  • Ø gia công: 32 – 60 mm

  • L = 200 | L1 = 240 | A = 184

• ST31W-CKB3-280

  • Ø gia công: 32 – 60 mm

  • L = 280 | L1 = 320 | A = 264

• ST31W-CKB3-350

  • Ø gia công: 32 – 60 mm

  • L = 350 | L1 = 390 | A = 334

📋 STEPPED TYPE (CÁN BẬC)

🔹 CK1

• ST22W-CKB1-210

  • Ø gia công: 20 – 22 / 22 – 36 mm

  • L = 210 | L1 = 242.5 | A = 200

🔹 CK2

• ST28W-CKB2-245

  • Ø gia công: 25 – 28 / 28 – 47 mm

  • L = 245 | L1 = 280.5 | A = 235

📌 Lưu ý kỹ thuật

• Kích thước A (effective boring depth) phụ thuộc vào cấu hình lắp với đầu doa

• Head & insert không đi kèm, cần đặt riêng

• Độ sâu gia công tối đa phụ thuộc vật liệu chi tiết

• Nên sử dụng với Hydraulic Chuck để đạt hiệu quả cao nhất

🎯 Ứng dụng

• Doa lỗ sâu độ chính xác cao

• Gia công vật liệu khó, yêu cầu chống rung tốt

• Ứng dụng trong:

  • Khuôn mẫu

  • Cơ khí chính xác

  • Linh kiện dài, lỗ sâu
