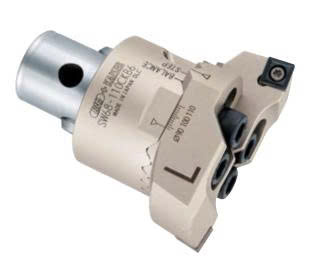

Boring SW 20–31CKB1 (CK1) doa lỗ chính xác Big daishowa

🔧 Đặc điểm nổi bật

• Thiết kế High Rigidity – giảm rung động khi gia công
• Through coolant (làm mát xuyên tâm)
• Dùng được 4 cạnh insert
• Lắp ráp nhanh với hệ CK modular
• Tương thích nhiều chuẩn: BBT / BT / HSK / BIG CAPTO

📏 Dải gia công

• Ø20 ~ Ø203 mm

⚙️ Cấu hình hệ thống

Một bộ hoàn chỉnh bao gồm:

• CK Shank
• SW Boring Head
• SW Cartridge

👉 Lưu ý: Chọn cùng CK No. (CK1 → CK7) để đảm bảo lắp ghép chính xác.

📋 BẢNG CHỌN MÃ THEO ĐƯỜNG KÍNH (CHI TIẾT)

🔹 Ø20 – Ø26 mm

• Head: SW 20–31CKB1 (CK1)
• Cartridge: SW2026A

🔹 Ø25 – Ø31 mm

• Head: SW 20–31CKB1 (CK1)
• Cartridge: SW2531A

🔹 Ø25 – Ø33 mm

• Head: SW 25–40CKB2 (CK2)
• Cartridge: SW2533A

🔹 Ø32 – Ø40 mm

• Head: SW 25–40CKB2 (CK2)
• Cartridge: SW3240A

🔹 Ø32 – Ø42 mm

• Head: SW 32–51CKB3 (CK3)
• Cartridge: SW3242A

🔹 Ø41 – Ø51 mm

• Head: SW 32–51CKB3 (CK3)
• Cartridge: SW4151A

🔹 Ø41 – Ø54 mm

• Head: SW 41–66CKB4 (CK4)
• Cartridge: SW4154A

🔹 Ø53 – Ø66 mm

• Head: SW 41–66CKB4 (CK4)
• Cartridge: SW5366A

🔹 Ø53 – Ø70 mm

• Head: SW 53–86CKB5 (CK5)
• Cartridge: SW5370A

🔹 Ø69 – Ø86 mm

• Head: SW 53–86CKB5 (CK5)
• Cartridge: SW6986A

🔹 Ø68 – Ø90 mm

• Head: SW 68–110CKB6 (CK6)
• Cartridge: SW6890A

🔹 Ø88 – Ø110 mm

• Head: SW 68–110CKB6 (CK6)
• Cartridge: SW88110A

🔹 Ø98 – Ø126 mm

• Head: SW 98–153CKB6 (CK6)
• Cartridge: SW98126A

🔹 Ø125 – Ø153 mm

• Head: SW 98–153CKB6 (CK6)
• Cartridge: SW125153A

🔹 Ø98 – Ø126 mm (bản cứng vững cao)

• Head: SW 98–153CKB7 (CK7)
• Cartridge: SW98126A

🔹 Ø125 – Ø153 mm (bản cứng vững cao)

• Head: SW 98–153CKB7 (CK7)
• Cartridge: SW125153A

🔹 Ø148 – Ø176 mm

• Head: SW148–203CKB6 (CK6)
• Cartridge: SW148176A

🔹 Ø175 – Ø203 mm

• Head: SW148–203CKB6 (CK6)
• Cartridge: SW175203A

🔹 Ø148 – Ø176 mm (bản lớn)

• Head: SW148–203CKB7 (CK7)
• Cartridge: SW148176A

🔹 Ø175 – Ø203 mm (bản lớn)

• Head: SW148–203CKB7 (CK7)
• Cartridge: SW175203A

📌 Hướng dẫn lựa chọn nhanh

• Chọn theo đường kính gia công thực tế (ØD)
• Chọn đúng CK No. tương ứng (CK1 → CK7)
• Ưu tiên chọn dải giữa để đạt độ ổn định cao nhất
• Với lỗ lớn → chọn CKB7 để tăng độ cứng vững

🎯 Ứng dụng

• Doa thô lỗ xuyên trong:
  • Thép, gang
  • Gia công cơ khí chính xác
  • Khuôn mẫu, linh kiện máy

📞 Liên hệ ngay để được tư vấn chọn mã phù hợp theo máy và vật liệu gia công!
