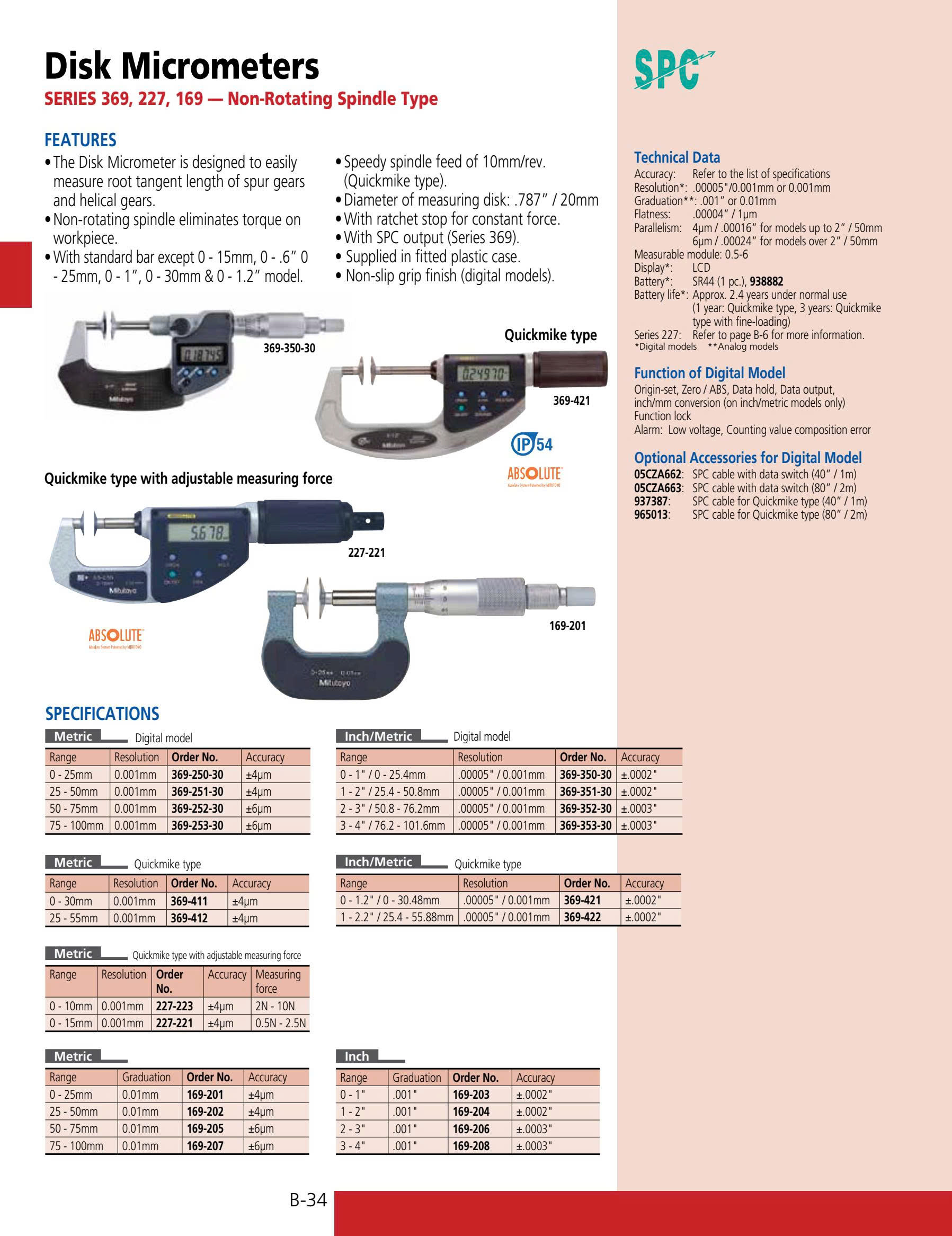

Panme đo đĩa Mitutoyo SERIES 369 / 227 / 169 (369-250-30,169-201)

Thương hiệu: Mitutoyo   |   Tình trạng: Còn hàng
Mã SKU: SERIES 369 / 227 / 169
Giá: Liên hệ
Mua ngay
  • Miễn phí vận chuyển tại Hà Nội, giao hàng hỏa tốc, Grab 4h... Miễn phí vận chuyển tại Hà Nội, giao hàng hỏa tốc, Grab 4h...
  • Bảo hành chính hãng toàn quốc Bảo hành chính hãng toàn quốc
  • Cam kết chính hãng 100% Cam kết chính hãng 100%
  • 1 đổi 1 nếu sản phẩm lỗi 1 đổi 1 nếu sản phẩm lỗi

🔧 Panme đo đĩa Mitutoyo SERIES 369 / 227 / 169

(Disk Micrometer – Non-Rotating Spindle Type)

Mitutoyo Disk Micrometer SERIES 369 / 227 / 169 (Non-Rotating Spindle) là dòng panme đo đĩa chuyên dụng cho bánh răng, được thiết kế với trục đo không quay giúp loại bỏ lực xoắn lên chi tiết – cực kỳ quan trọng khi đo root tangent của bánh răng thẳng và bánh răng nghiêng.


⭐ Đặc điểm nổi bật

  • Trục đo không quay (Non-rotating spindle)
    → Không tạo mô-men xoắn, tránh làm sai lệch kết quả đo
  • Thiết kế đĩa đo chuyên dụng cho bánh răng
    → Đo chính xác root tangent length
  • Độ chính xác cao (±4 ~ ±6µm)
  • Có thanh chuẩn (standard bar)
    (trừ các model nhỏ: 0–15mm, 0–25mm, 0–30mm, 0–1”, 0–1.2”)
  • Đa dạng lựa chọn:

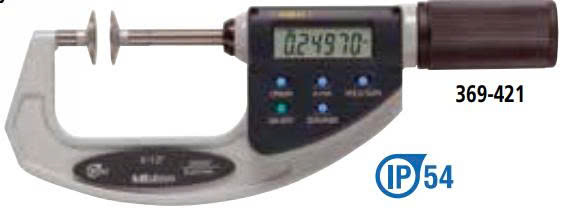

    • Digital (Series 369)
    • Analog (Series 169 / 227)

📊 Thông số kỹ thuật

  • Độ phân giải:
    • 0.001mm / 0.00005” (Digital – Series 369)
    • 0.01mm / 0.001” (Analog – Series 169)
  • Dải đo: 0 – 100mm / 0 – 4”
  • Ứng dụng chính: đo bánh răng, chi tiết cơ khí chính xác cao

📦 Bảng mã ORDER


💻 SERIES 369 – Digital (Non-Rotating)

📏 Hệ mét

Dải đo Độ phân giải Mã hàng Độ chính xác
0 – 25mm 0.001mm 369-250-30 ±4µm
25 – 50mm 0.001mm 369-251-30 ±4µm
50 – 75mm 0.001mm 369-252-30 ±6µm
75 – 100mm 0.001mm 369-253-30 ±6µm

📏 Inch / Metric

Dải đo Độ phân giải Mã hàng Độ chính xác
0 – 1” 0.00005” / 0.001mm 369-350-30 ±0.0002”
1 – 2” 0.00005” / 0.001mm 369-351-30 ±0.0002”
2 – 3” 0.00005” / 0.001mm 369-352-30 ±0.0003”
3 – 4” 0.00005” / 0.001mm 369-353-30 ±0.0003”

⚙️ SERIES 169 – Analog (Non-Rotating)

📏 Hệ mét

Dải đo Vạch chia Mã hàng Độ chính xác

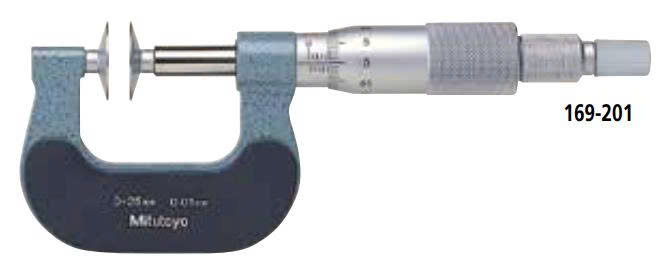

0 – 25mm 0.01mm 169-201 ±4µm
25 – 50mm 0.01mm 169-202 ±4µm
50 – 75mm 0.01mm 169-205 ±6µm
75 – 100mm 0.01mm 169-207 ±6µm

📏 Inch

Dải đo Vạch chia Mã hàng Độ chính xác
0 – 1” 0.001” 169-203 ±0.0002”
1 – 2” 0.001” 169-204 ±0.0002”
2 – 3” 0.001” 169-206 ±0.0003”
3 – 4” 0.001” 169-208 ±0.0003”

🎯 Ứng dụng thực tế

  • Đo root tangent của bánh răng thẳng & nghiêng
  • Kiểm tra kích thước răng trong gia công bánh răng
  • Đo chi tiết yêu cầu không bị xoắn khi đo
  • Ứng dụng trong:
    • Gia công bánh răng
    • Cơ khí chính xác
    • Ngành ô tô, truyền động

⚖️ So sánh nhanh: Rotating vs Non-Rotating

Tiêu chí Rotating Spindle Non-Rotating Spindle
Trục đo Có quay Không quay
Ảnh hưởng chi tiết Có thể tạo xoắn nhẹ Không gây xoắn
Ứng dụng Vật liệu mỏng Bánh răng, chi tiết chính xác
Độ ổn định Tốt Rất cao (đặc biệt cho gear)

✅ Kết luận

Mitutoyo Disk Micrometer Non-Rotating SERIES 369 / 169 / 227 là lựa chọn tối ưu cho đo bánh răng và chi tiết yêu cầu độ chính xác cao, nhờ thiết kế trục không quay loại bỏ hoàn toàn sai số do lực xoắn.
